CMCP7504 to czterokanałowy system ciągłego monitorowania zgodny z API 670 do użytku z sondami zbliżeniowymi, akcelerometrami, przetwornikami prędkości i czujnikami z wyjściem analogowym. CMCP7504 może monitorować prędkość, przyspieszenie, obwiednię przyspieszenia (gE), przemieszczenie i pozycję, z detekcją wartości szczytowej, skutecznej lub międzyszczytowej. Każdemu wejściu towarzyszy izolowane wyjście 4-20 mA, wyjście napięciowe, wyjście przekaźnika alarmowego, wyjście przekaźnika niebezpieczeństwa i dwa (2) buforowane wyjścia surowego sygnału. Zamontowane z przodu buforowane wyjścia BNC umożliwiają dostęp do nieprzetworzonych sygnałów czujników za pomocą przenośnego analizatora drgań, podczas gdy wyjścia analogowe zapewniają ciągłą komunikację z urządzeniami PLC, systemem DCS lub SCADA. Na listwie zaciskowej dostępne jest wyjście Modbus RS485.
Kluczowe cechy:
- Kompaktowy, czterokanałowy system monitorowania
- wyświetlacz LCD 4,3” ze wskaźnikami alarmów
- Zgodny z API 670
- Wyjście ModBus RS485
- Indywidualne wyjścia przekaźników OK, Alert i Niebezpieczeństwo
- Izolowane wyjście 4-20 mA na kanał
- Lokalne, buforowane wyjścia BNC dla przenośnego analizatora
- Konfigurowalny przez USB
- Obudowa IP65 z dławikami kablowymi
- Zasilanie AC lub DC

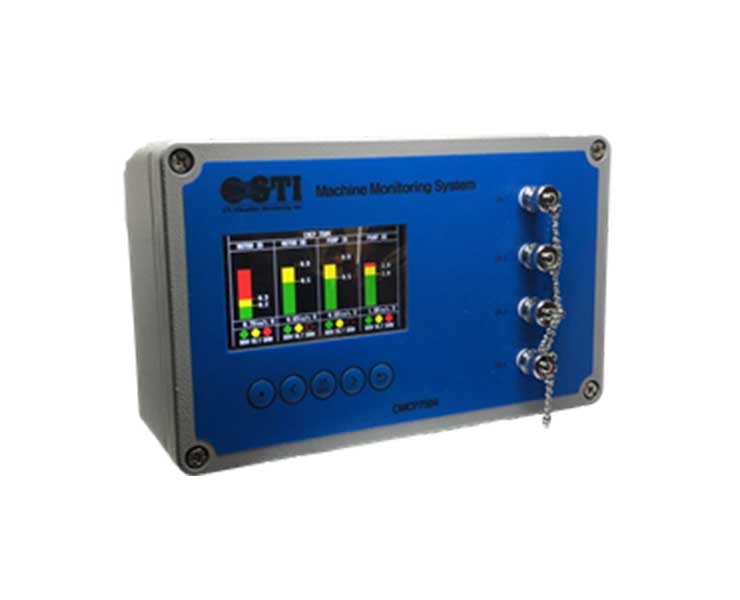

CMCP7504 posiada 4,3” wyświetlacz LCD, który zapewnia czytelne wykresy słupkowe dla ogólnej wartości wibracji i wskaźników alarmowych. Obudowa CMCP7504 ma stopień ochrony IP65 i można ją zainstalować w oddzielnej obudowie w celu lepszej ochrony środowiskowej.
Dostępne moduły wejściowe:
• AC (przyspieszenie, wejście z akcelerometru)
• VA (prędkość, wejście z czujnika prędkości drgań)
• VV (prędkość, wejście z przetwornika prędkości)
• EV (obwiednia przyspieszenia, wejście z akcelerometru)
• DS (przemieszczenie, wejście z sondy zbliżeniowej)
• TP (pozycja, wejście z sondy zbliżeniowej)
• AM (analogowy, przetwornik wyjściowy mA lub VDC)
• TM (wejście temperaturowe, Pt100 RTD lub 10mV / ° C)
