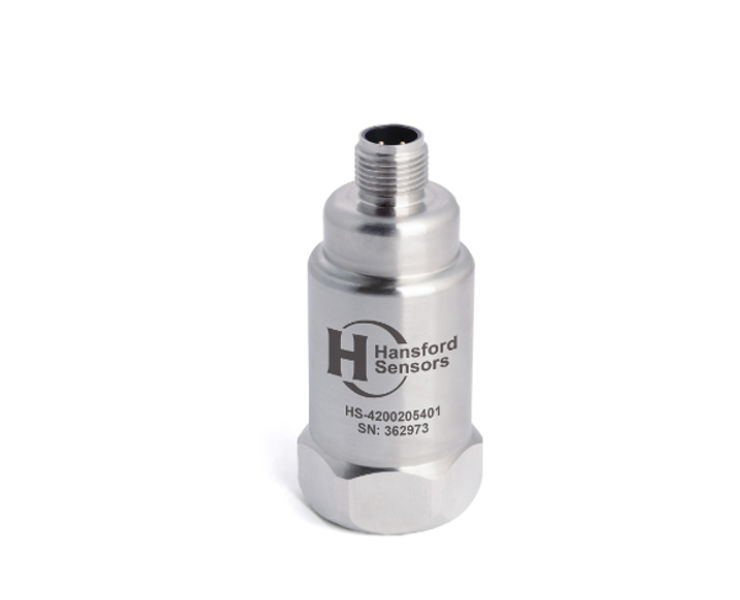

HS-420 Czujnik drgań 4-20mA – M12
Monitoring drgań
Zaawansowane czujniki drgań z zasilaniem pętlą prądową wykorzystujące technologie PLC, BMS lub SCADA, dzięki czemu dostarczane przez nie wyniki są użyteczne w monitorowaniu stanu maszyn.
Dostępne w zestawach z różnymi kablami.
Cechy kluczowe:
[no_unordered_list style=”circle” number_type=”circle_number” animate=”yes” font_weight=”normal”]
- Wyjście 4-20mA proporcjonalne do mierzonej prędkości drgań
- Różne sposoby montażu
- Szczelność IP67
[/no_unordered_list]
Typowe zastosowania:
Wentylatory, pompy, silniki, skrzynie biegów, sprężarki, maszyny wirnikowe, przenośniki, klimatyzatory, rolki, suszarki, prasy, chłodnice, HVAC, obrabiarki, urządzenia technologiczne.
| Specyfikacja techniczna |
|---|
| Rezonans: patrz ‘Tabela’ |
| Czułość: patrz ‘Tabela’ ± 10% nominalnie 80Hz w22°C |
| Zakres częstotliwości: 10Hz (600cpm) do 1kHz (60kcpm) ± 5%- ISO10816 |
| Izolacja: Podstawa izolowana |
| Zakres częstotliwości: patrz ‘Tabela’ |
| Czułość poprzeczna: mniej niż 5% |
| Mechaniczne |
|---|
| Materiał obudowy: stal nierdzewna |
| Element pomiarowy/ obudowa: PZT/Kompresja |
| Moment montażowy: 8Nm |
| Waga: 150g (typowo) |
| Maksymalna długość kabla: patrz: www.hansfordsensors.com |
| Standardowy przewód: HS-AA010 |
| HS-AA011 |
| Gwinty montażowe: patrz ‘Tabela’ |
| Elektryczne |
|---|
| Wyjście prądowe: 4-20mA DC proporcjonalne do zakresu prędkości |
| Napięcie zasilania: 15-30 V DC (dla 4-20mA) |
| Czas ustalenia: 2 sekundy |
| Impedancja wyjściowa: Rezystancja pętli maks. 600 Ohm przy 24 woltach |
| Izolacja obudowy: >108 Ohm przy 500 V |
| Środowiskowe |
|---|
| Temperatura pracy: -25 do 90°C |
| Klasa szczelności: IP67 |
| Maksymalny wstrząs: 5000g |
| Emisja: EN61326-1:2013 |
Odpowiedź częstotliwościowa (100mV/g):
Tabela:
| Inne rodzaje złącz | Zdjęcie | www |
|---|---|---|
| Górne: 2 Pin MS |  | ZOBACZ |
| Boczne: 2 Pin MS |  | ZOBACZ |
| Boczne: M12 |  | ZOBACZ |
| Górne: kabel w oplocie |  | ZOBACZ |
| Boczne: kabel w oplocie |  | ZOBACZ |
| Górne: kabel płomienioodporny |  | ZOBACZ |
| Boczne: kabel płomienioodporny |  | ZOBACZ |
| Górny: kabel silikonowy |  | ZOBACZ |
| Boczne: kabel silikonowy |  | ZOBACZ |
| Górne: kabel PUR | | ZOBACZ |
| Boczne: kabel PUR | | ZOBACZ |
