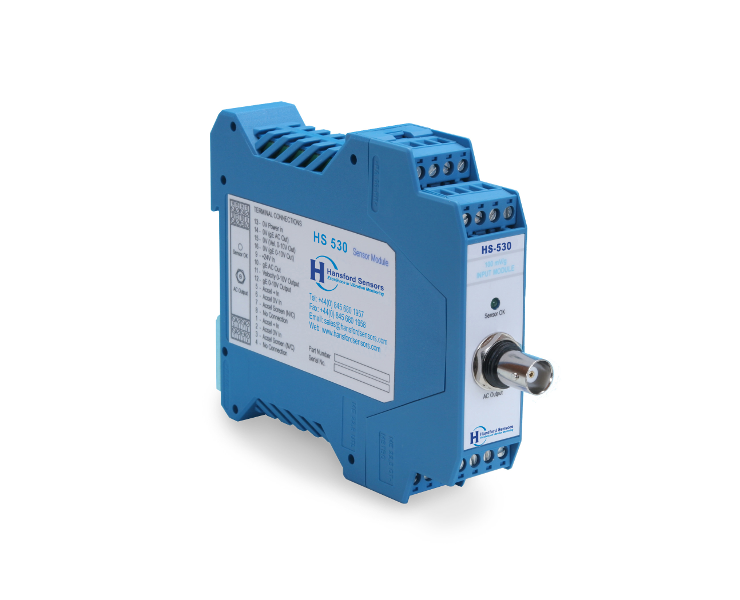

HS-530 Wielofunkcyjny moduł drgań z czterema wyjściami
Cechy kluczowe:
[no_unordered_list style=”circle” number_type=”circle_number” animate=”yes” font_weight=”normal”]
- Wejście – 100mV/g akcelerometru (serii HS-100)
- Wyjście – AC i 0-10V proporcjonalne do prędkości RMS, obwiedni ‘g’, AC ‘g’ przez złącze BNC (do mierników) lub AC obwiedni ‘g’
- Funkcja ‘Sensor OK’
[/no_unordered_list]
| Dane techniczne |
|---|
| Wejście: 100mV/g |
| Zakres częstotliwości: 10 do 10 kHz (-3dB) |
| Filtry prędkości: 10Hz do 1 kHz (-3dB) |
| Mechaniczne |
|---|
| Materiał obudowy: Plastik |
| Montaż: Szyna DIN TS35 (Top Hat) |
| Wymiary: 134 x 99 x 22.5 mm (HxDxW) |
| Połączenie: Zacisk śrubowy |
| Średnica przewodu: 0.5 do 4.0 mm |
| Waga: 140 g |
| Elektryczne |
|---|
| Wejście zasilania: +24V DC przy 50mA (HS-570) |
| Wyjście 1: 0-10VDC= 0-20 mm/s rms |
| Wyjście 2: 0-10VDC= 0-10gE |
| Wyjście 3 (BNC): wyjście przyspieszenia z napięciem polaryzacji DC |
| Wyjście 4: buforowane wyjście prądu zmiennego gE o napięciu 9VDC |
| Środowiskowe |
|---|
| Temperatura pracy: 0 do 55ºC |
| Kategoria instalacji (IEC664): II |
| Klasa urządzenia (IEC536): III |
| Emisja: EN61326-1:2013 |
