VIBRATION TRAINING KIT 1 – Rotorkit Standard
WYWAŻANIE JEDNO I DWUPŁASZCZYZNOWE

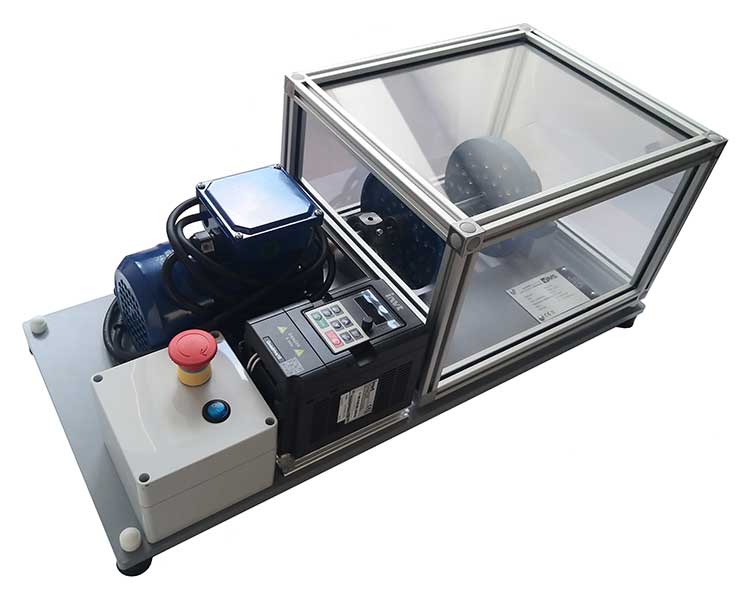

Kompaktowe stanowisko wirnikowe do testów i pomiarów wspomagających praktyczną naukę sygnałów wibracyjnych i wyważania jedno i dwupłaszczyznowego. Stanowisko oparte jest na płycie aluminiowej z gumowymi amortyzatorami.
Napęd stanowi trójfazowy silnik elektryczny małej mocy oraz przemiennik częstotliwości do funkcji START, STOP i płynnej kontroli prędkości obrotowej wału, z wyłącznikiem bezpieczeństwa. Silnik poprzez sprzęgło napędza wirnik z dwoma tarczami z nawierconymi i gwintowanymi otworami, z podziałkami kątowymi do których można wkręcać odpowiednie masy testowe. Rama stanowiska umożliwiająca zaobserwowanie rezonansu i umożliwia regulację przekoszenia.
Płaskie miejsce z gwintem jest przygotowane na górze obudów łożysk pod akcelerometry. Część obrotowa posiada osłonę wykonaną z przezroczystej bariery chroniącej operatorów podczas pracy wirnika. Pokrywa jest wystarczająco wysoka do akcelerometru ze złączem pod górną pokrywą. Automatyczne zatrzymanie wykrywa położenie pokrywy i zatrzymuje rotor podczas otwierania.
FUNKCJONALNOŚĆ ROTORKITA:
- 1 fazowe zasilanie
- Szybka instalacja
- Symulacja maszyny przemysłowej
- Bezpieczeństwo obsługi (stop podczas otwarcia pokrywy)
- Łatwy do transportu
- Niska masa i małe wymiary
- Powierzchnie pod akcelerometry
- Wyważanie jedno i dwupłaszczyznowe
SPECYFIKACJA:
- Zasilanie – ~230 V, 50 Hz
- Moc napędu elektrycznego – 400 W
- Prędkość – 0..1485 RPM
- Silnik – trójfazowy, 0,25 kW
- Wymiary (w x d x h) – 650 x 300 x 260 mm
- Waga – 18 kg
